Каталог вариантов конструкций

Уважаемые заказчики, в данном разделе собрана дополнительная информация по конструкциям входных дверей.

При изготовлении конструкция полностью определяет конечные характеристики полученной двери. Каждая конструкция имеет индивидуальный набор характеристик, определяющийся: толщиной стального листа, наличием утепления, количеством контуров уплотнения, типом навесов (петлей), замковой системой и количеством точек запирания.

Конструкции ТМ «Заводские двери»

Триумф, Триумф Плюс, Этюд

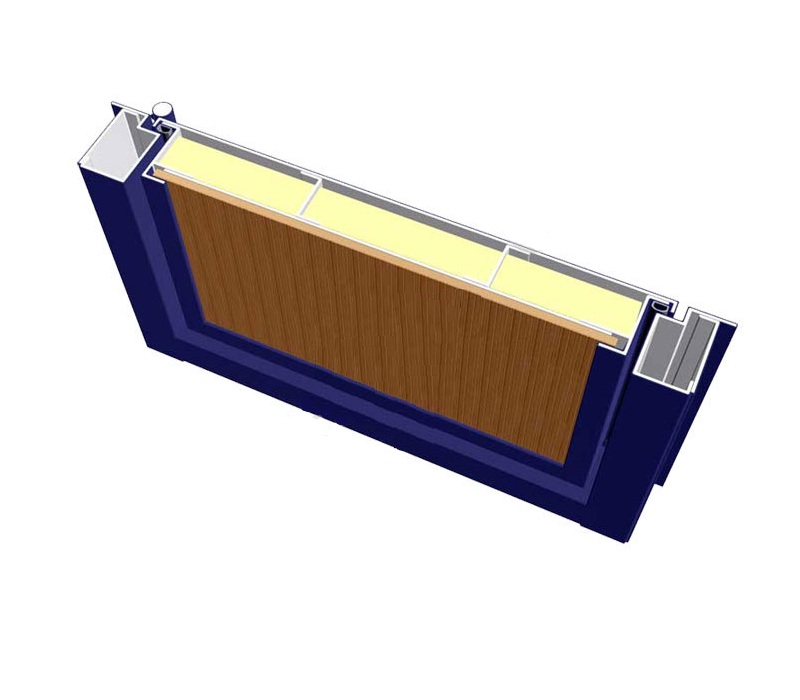

Серии дверей «Стандарт Эконом» и «Эконом 125»

Дверная коробка состоит из внутреннего и наружного гнутых профилей, выполненных из листовой холоднокатаной стали толщиной 1,2 мм, не замкнутых между собой.

Дверное полотно из листовой холоднокатаной стали толщиной 1,2 мм состоит из наружного листа, обвязки, уголка фланца, ребер жесткости, отделочного уголка.

Серия «Эконом 125» имеет 2 полотна — основное и дополнительное. На дверной коробке и дверном полотне имеется 1 контур резинового уплотнителя.

Внутренняя полость дверного полотна заполняется пенополистирольной плитой.

Связь полотна и коробки осуществляется при помощи наружних дверных навесов (петель).

«Стандарт эконом» — 2 навеса, а серия «Эконом 125» — 4 навеса, по 2 на каждое полотно.

«Стандарт эконом» — 2 блокиратора (пассивный ригель, противосъемный штырь), а серия «Эконом 125» — 4 блокиратора, по 2 на каждое полотно.

Внешняя сторона и все элементы покрашены порошковой краской.

С внутренней стороны размещается декоративная панель из ЛДВП толщиной 4 мм.

Комплектация замками: ПроСам («Стандарт эконом») и Crit («Эконом 125»)

Возможные изменения в конструкции:

  1. Увеличение толщины листовой холоднокатаной стали до 2,0 мм.
  2. Навесы могут быть как наружные (видимые), так и скрытые (невидимые).
  3. Добавление стального листа с внутренней стороны двери.

Триумф, Триумф Плюс, Этюд

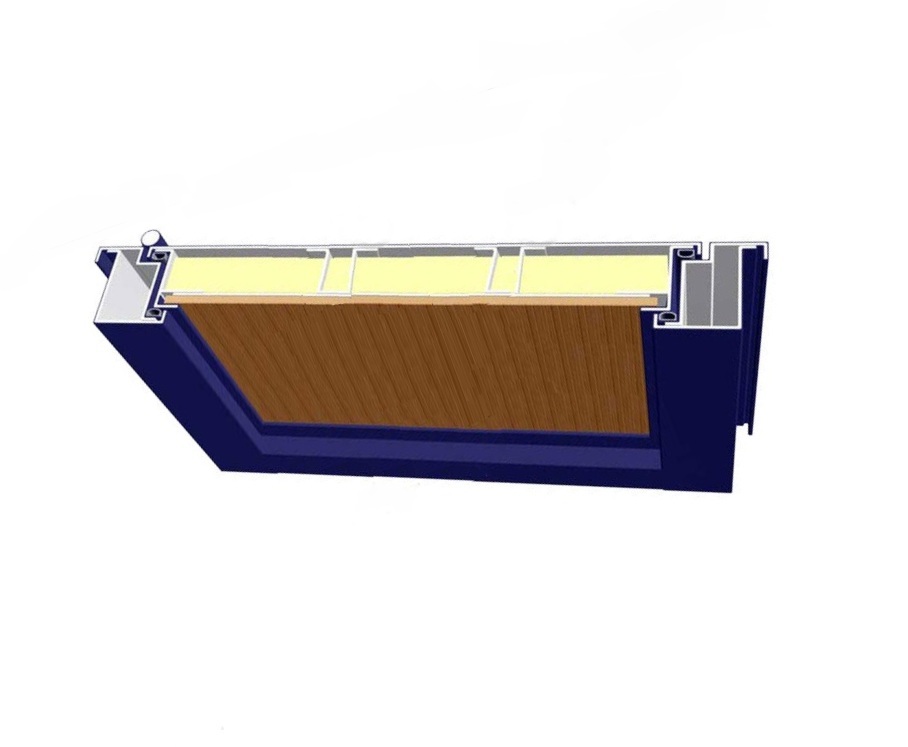

Серии дверей «Триумф», «Триумф Плюс» и «Этюд»

Дверная коробка состоит из внутреннего и наружного гнутых профилей, выполненных из листовой холоднокатаной стали толщиной 1,5 мм, замкнутых между собой.

Дверное полотно из листовой холоднокатаной стали толщиной 1,5 мм состоит из наружного листа, обвязки, уголка фланца, ребер жесткости, отделочного уголка.

На дверной коробке и дверном полотне имеются 2 специальных ниши (нащельники) для укладки в них 2х резиновых уплотнителей.

Внутренняя полость дверного полотна заполняется плитой из минеральной ваты.

Связь полотна и коробки осуществляется при помощи наружних дверных навесов (петель). Серии «Триумф» и «Триумф Плюс» — 3 навеса, серия «Этюд» — 2 навеса.

Дверное полотно имеет 2 пассивных ригеля (блокиратора).

Внешняя сторона и все элементы покрашены порошковой краской. С внутренней стороны размещается декоративная панель из МДФ толщиной 6 мм.

Комплектация замками: Гардиан 15.12 («Триумф» и «Триумф Плюс») и Kale 252 + Kale 257 («Этюд»)

Возможные изменения в конструкции:

  1. Увеличение толщины листовой холоднокатаной стали до 2,0 мм.
  2. Навесы могут быть как наружные (видимые), так и скрытые (невидимые).
  3. Добавление стального листа с внутренней стороны двери.
  4. Рисунок декоративной панели и ее цвет выбираются по каталогу.

Стандарт 3К

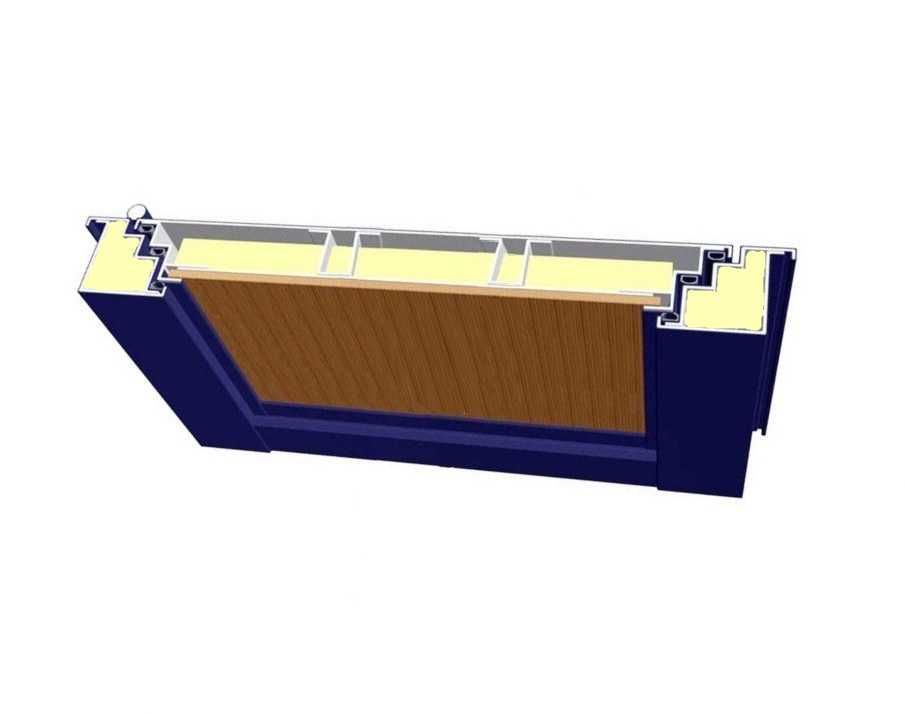

Серия дверей «Стандарт 3К» и «Стандарт 3К Лайт»

Дверная коробка состоит из внутреннего и наружного гнутых профилей, выполненных из листовой холоднокатаной стали толщиной 1,8 мм, замкнутых между собой и заполненных минеральной ватой.

Дверное полотно из листовой холоднокатаной стали толщиной 1,8 мм состоит из наружного листа, обвязки, уголка фланца, ребер жесткости, отделочного уголка.

На дверной коробке и дверном полотне имеются 3 резиновых уплотнителя. Внутренняя полость дверного полотна заполняется плитой из минеральной ваты.

Связь полотна и коробки осуществляется при помощи наружних дверных навесов (петель) — 3 навеса или 2 навеса (версия «Лайт).

Дверное полотно имеет 2 пассивных ригеля (блокиратора) и также 2 активных ригеля, по одному вверху и внизу полотна.

Внешняя сторона покрашена порошковой краской. С внутренней стороны размещается декоративная панель из МДФ толщиной 12 мм.

Комплектация замками: Crit и Kale 257. Замки соединены тягами с 2 вертикальными запорами.

Возможные изменения в конструкции:

  1. Увеличение толщины листовой холоднокатаной стали до 2,0 мм.
  2. Навесы могут быть как наружные (видимые), так и скрытые (невидимые).
  3. Добавление стального листа с внутренней стороны двери.
  4. Рисунок декоративных панелей и цвета выбираются по каталогу.

Стандарт 16

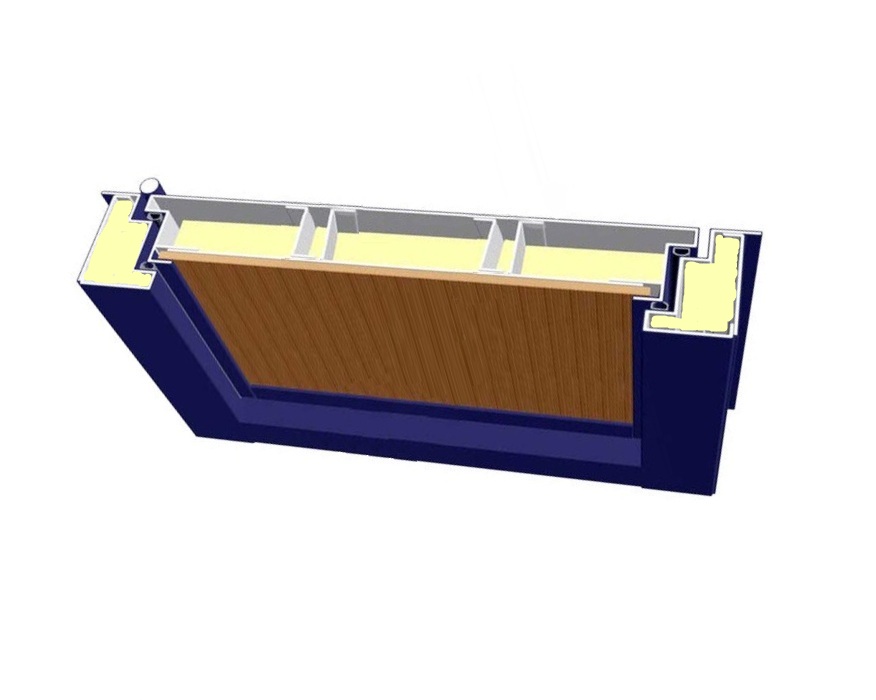

Серии дверей «Стандарт 16» и «Стандарт 16+16»

Дверная коробка состоит из внутреннего и наружного гнутых профилей, выполненных из листовой холоднокатаной стали толщиной 1,8 мм, замкнутых между собой и заполненных минеральной ватой.

Дверное полотно из листовой холоднокатаной стали толщиной 1,8 мм состоит из наружного листа, обвязки, уголка фланца, ребер жесткости, отделочного уголка.

На дверной коробке и дверном полотне имеются 2 резиновых уплотнителя. Внутренняя полость дверного полотна заполняется плитой из минеральной ваты.

Связь полотна и коробки осуществляется при помощи наружних дверных навесов (петель) — 3 навеса. Дверное полотно имеет 2 пассивных ригеля (блокиратора).

Внешняя сторона и все элементы покрашены порошковой краской («Стандарт 16»), а также может быть добавлена панель из МДФ толщиной 16 мм.

С внутренней стороны размещается декоративная панель из МДФ толщиной 16 мм.

Комплектация замками: Crit и Kale 257

Возможные изменения в конструкции:

  1. Увеличение толщины листовой холоднокатаной стали до 2,0 мм.
  2. Навесы могут быть как наружные (видимые), так и скрытые (невидимые).
  3. Добавление стального листа с внутренней стороны двери.
  4. Рисунок декоративных панелей и цвета выбираются по каталогу.

Премиум 3К

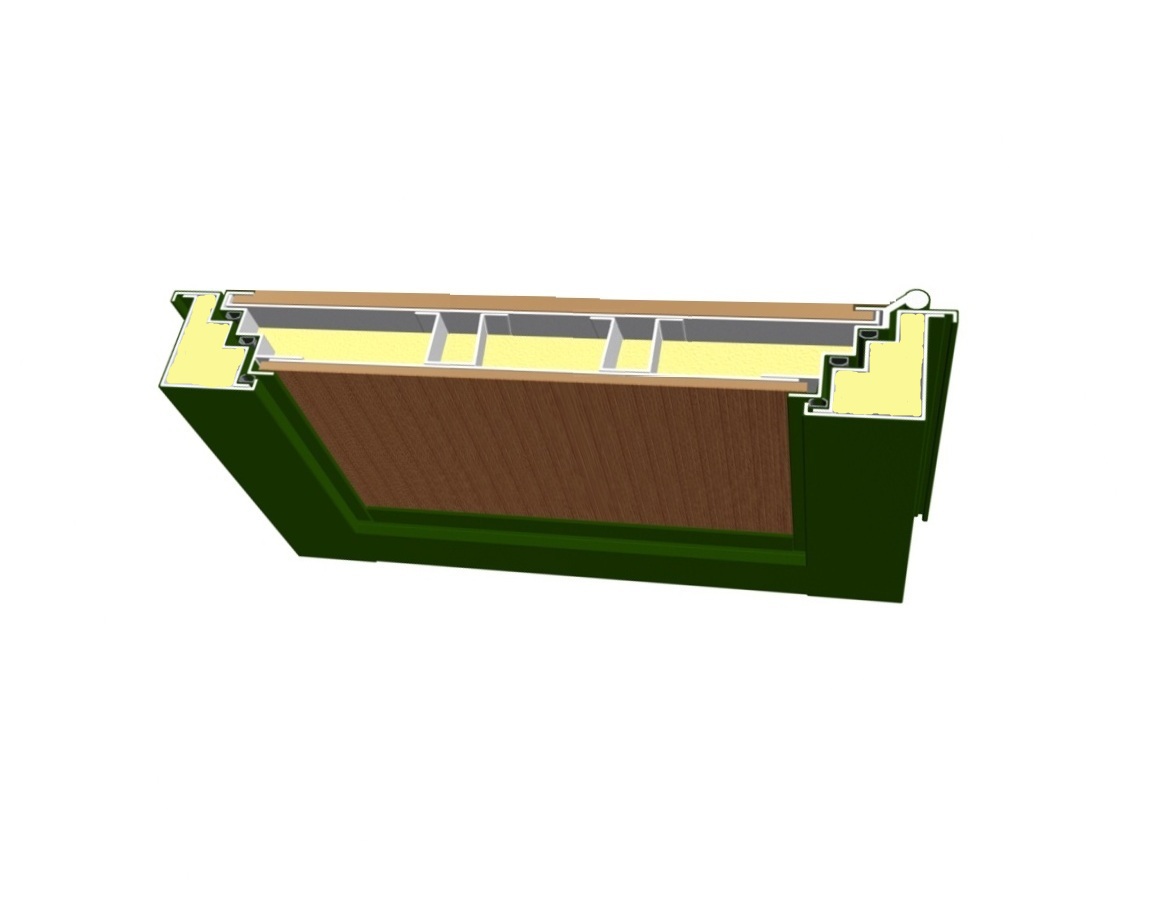

Серия дверей «Премиум 3К»

Дверная коробка состоит из внутреннего и наружного гнутых профилей, выполненных из листовой холоднокатаной стали толщиной 1,8 мм, замкнутых между собой и заполненных минеральной ватой.

Дверное полотно из листовой холоднокатаной стали толщиной 1,8 мм состоит из наружного листа, обвязки, уголка фланца, ребер жесткости, отделочного уголка.

На дверной коробке и дверном полотне имеются 3 резиновых уплотнителя. Внутренняя полость дверного полотна заполняется плитой из минеральной ваты.

Связь полотна и коробки осуществляется при помощи наружних дверных навесов (петель) — 3 навеса. Дверное полотно имеет 2 пассивных ригеля (блокиратора).

Внешняя сторона — панель из МДФ толщиной 12 мм. С внутренней стороны размещается декоративная панель из МДФ толщиной 12 мм.

Комплектация замками: Crit и Kale 257

Возможные изменения в конструкции:

  1. Увеличение толщины листовой холоднокатаной стали до 2,0 мм.
  2. Навесы могут быть как наружные (видимые), так и скрытые (невидимые).
  3. Добавление стального листа с внутренней стороны двери.
  4. Рисунок декоративных панелей и цвета выбираются по каталогу.

Супер Премиум 3К

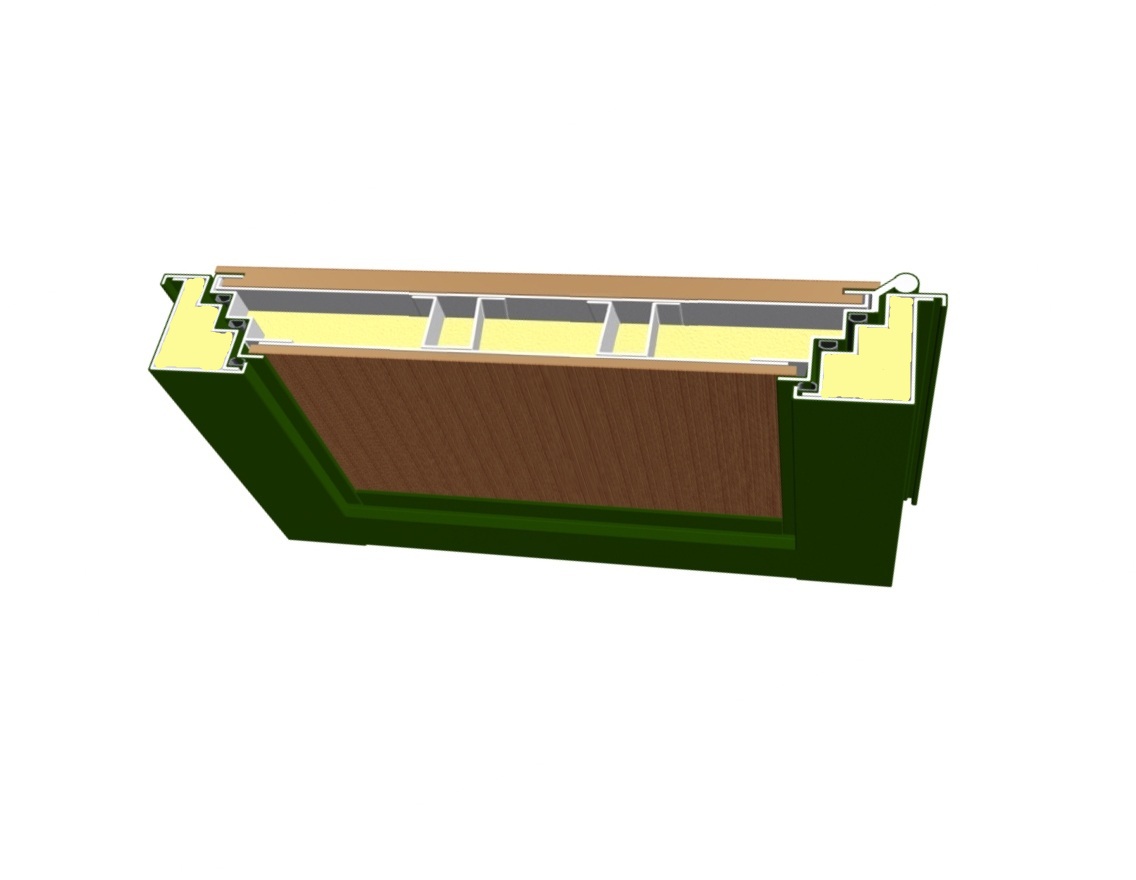

Серия дверей «Супер Премиум 3К»

Дверная коробка состоит из внутреннего и наружного гнутых профилей, выполненных из листовой холоднокатаной стали толщиной 2,0 мм, замкнутых между собой и заполненных минеральной ватой.

Дверное полотно из листовой холоднокатаной стали толщиной 2,0 мм состоит из наружного листа, обвязки, уголка фланца, ребер жесткости, отделочного уголка.

На дверной коробке и дверном полотне имеются 3 резиновых уплотнителя. Внутренняя полость дверного полотна заполняется плитой из минеральной ваты.

Связь полотна и коробки осуществляется при помощи наружних дверных навесов (петель) — 3 навеса. Дверное полотно имеет 2 пассивных ригеля (блокиратора).

Внешняя сторона — панель из МДФ толщиной 16 мм. С внутренней стороны размещается декоративная панель из МДФ толщиной 12 мм.

Комплектация замками: Border ЗВ 8-6 К5 и Mettem ЗВ4 713.1.0.

Возможные изменения в конструкции:

  1. Навесы могут быть как наружные (видимые), так и скрытые (невидимые).
  2. Добавление стального листа с внутренней стороны двери.
  3. Рисунок декоративных панелей и цвета выбираются по каталогу.


Конструкции ТМ «Стальной портье»


ДСФ

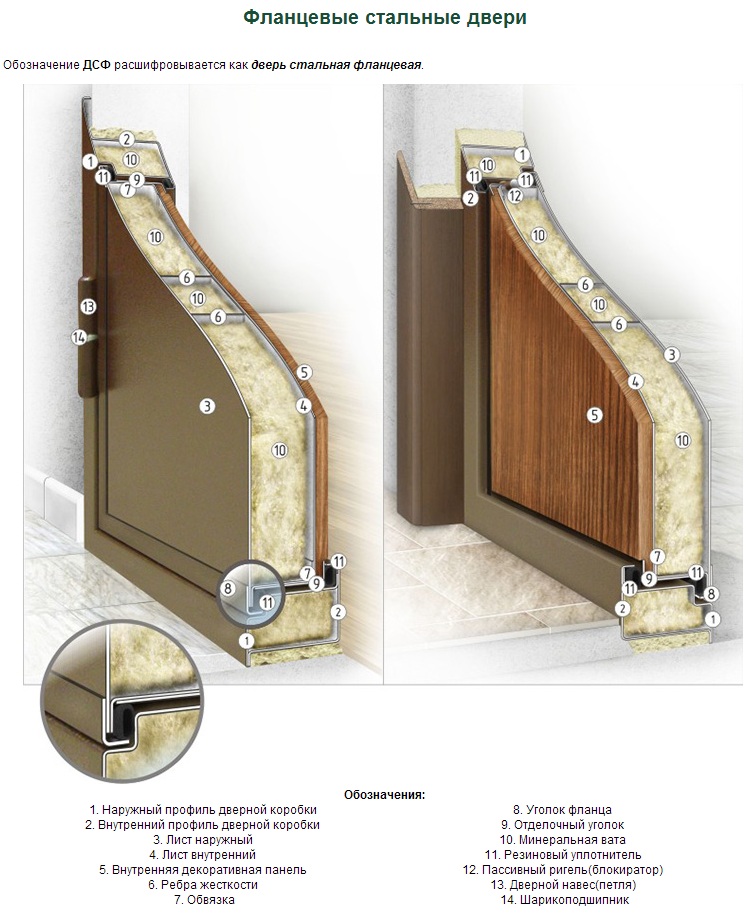

Фланцевые стальные двери (ДСФ)

Дверная коробка состоит из внутреннего (2) и наружного (1) гнутых профилей, выполненных из листовой холоднокатаной стали толщиной 2мм, замкнутых между собой и заполненных минеральной ватой (10). На дверной коробке имеется специальная ниша (нащельник) для укладки в нее резинового уплотнителя (11). Дверное полотно состоит из наружного листа (3), обвязки (7), уголка фланца (8), ребер жесткости (6), отделочного уголка (9) и имеет специальную нишу для укладки в нее уплотнителя (11). Внутренняя полость дверного полотна заполняется минеральной ватой (10). Связь полотна и коробки осуществляется при помощи дверных навесов (петель) (13). Навесы могут быть как наружные (видимые), так и скрытые (невидимые). В зависимости от типа навесов дверное полотно может иметь пассивные ригели (блокираторы).(12).

Полотно может иметь или не иметь внутренний стальной лист (4) и внутреннюю декоративную панель (5).

Особенностями данного дверного блока является увеличенная суммарная толщина стального листа по периметру дверного полотна в области притвора и возможность установки наружного стального листа толщиной до 3 мм. Эти особенности увеличивают устойчивость к взлому.


ДСГ

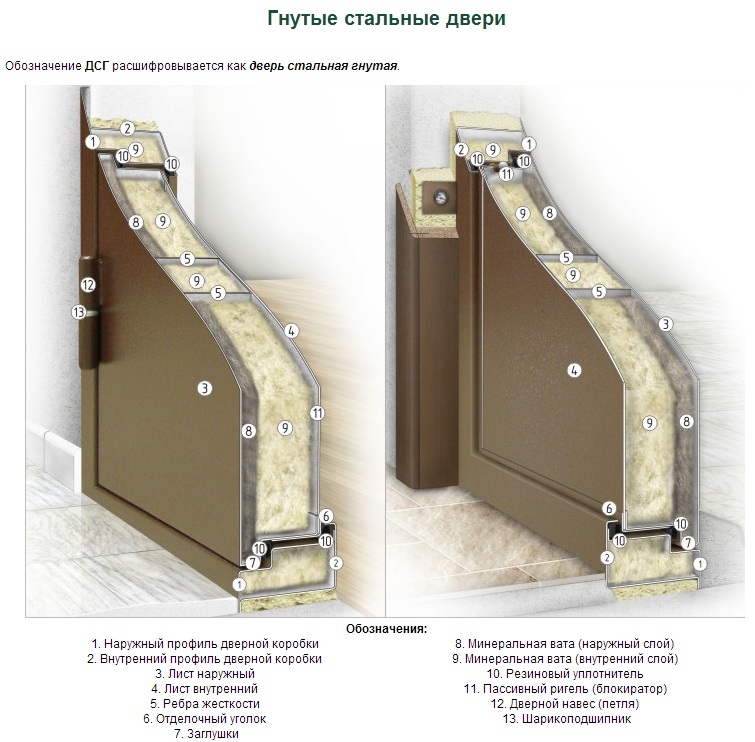

Гнутые стальные двери (ДСГ)

Дверная коробка состоит из внутреннего (2) и наружного (1) гнутых профилей, выполненных из листовой холоднокатаной стали толщиной 2мм, замкнутых между собой и заполненных минеральной ватой (9). На дверной коробке имеется специальная ниша (нащельник) для укладки в нее резинового уплотнителя (10). Дверное полотно представляет собой гнутый по вертикальным кромкам наружный лист (3), к которому в верхней и нижней части приварены заглушки (7), повторяющие гибы на кромках листа. В результате по периметру полотна получается замкнутый, монолитный профиль. Полотно усиливается вертикальными и горизонтальными ребрами жёсткости (5). Полотно имеет отделочный уголок (6) на полотне установлен еще один контур уплотнителя (10). Внутренняя полость дверного полотна заполняется двойным слоем минеральной ваты (8 и 9). Связь полотна и коробки осуществляется при помощи дверных навесов (петель) (12). Навесы могут быть как наружные (видимые), так и скрытые (невидимые); срытые навесы невозможны на полотнах с наружной декоративной панелью и наличником. В зависимости от типа навесов дверное полотно может иметь пассивные ригели (блокираторы).

Полотно может иметь или не иметь внутренний стальной лист (11), внутреннюю и наружную декоративную панель, а также декоративный наличник на дверную коробку.

Особенностями данного дверного блока является увеличенный класс воздухопроницаемости, сопротивления теплопередаче и звукоизоляции за счет двойного слоя минеральной ваты.


ДСЛ

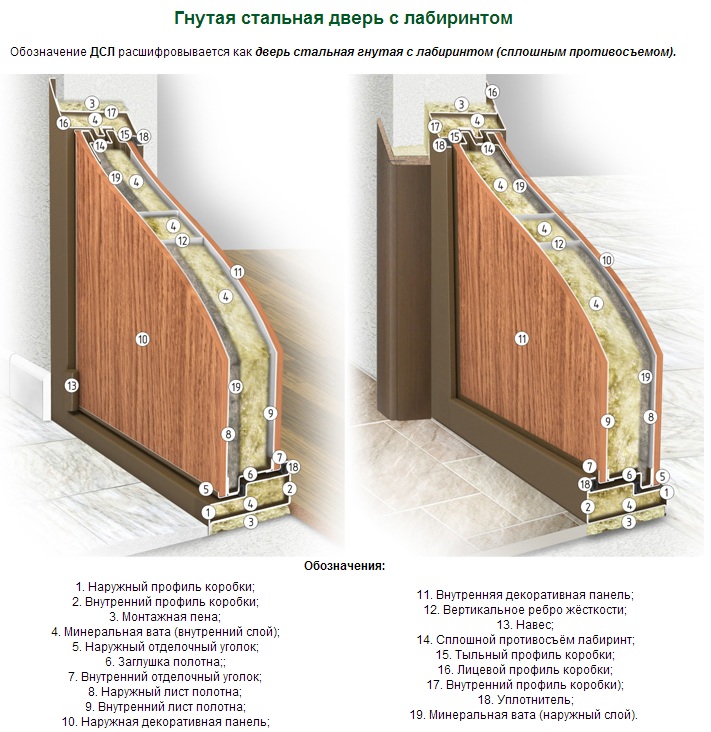

Гнутая стальная дверь с лабиринтом (ДСЛ)

Дверная коробка состоит из внутреннего (2) и наружного (1) гнутых профилей, замкнутых между собой и заполненных минеральной ватой (4). Дверная коробка состоит из четырех элементов: стояк правый, стояк левый, перемычка, порог.

Стояк со стороны навесов состоит: из внутреннего (2) и наружного (1) гнутых профилей, который в свою очередь состоит из профиля тыльного (15) и профиля лицевого (16).

Стояк со стороны замков состоит из внутреннего (2) и наружного (1) гнутых профилей, а так же профиля усиления.

На дверной коробке имеется специальная ниша (нащельник) для укладки в нее резинового уплотнителя (18). Такая конструкция дверной коробки обеспечивает прочность, жесткость и высокий уровень тепло-, звукоизоляции. Толщина коробки, т.е. размер детали коробки в горизонтальном сечении плоскости полотна без учета наличника составляет 59 мм. Глубина коробки составляет 123 мм. Все детали коробки выполнены из листовой холоднокатаной стали толщиной 2мм.

Дверное полотно представляет собой замкнутый, монолитный профиль, состоящий из гнутого наружного листа (8) и профиля сплошного противосъёма (лабиринта) (14), внутреннего стального листа (9), верхней и нижней заглушек (6). Полотно усиливается вертикальными (12) и горизонтальными ребрами жёсткости. Полотно имеет внутренний, отделочный уголок (7) и наружный отделочный уголок (5), которые используется для крепления внутренней (11) и наружной (10) декоративных панелей. Уголки крепятся к дверному полотну при помощи заклепок. Кроме того, отделочные уголки несут декоративную функцию, скрывая кромки панелей и места сварочных швов. На полотне установлен еще один контур уплотнителя (18). Внутренняя полость дверного полотна заполняется двойным слоем минеральной ваты (4 и 19). Связь полотна и коробки осуществляется при помощи дверных навесов (петель) (13).

Полотно может иметь или не иметь внутреннюю (11) и наружную (10) декоративную панель. При отсутствии наружной декоративной панели (10) наружный декоративный уголок (5) не устанавливается, навес (13) утапливается в коробку до плоскости полотна на толщину наружной панели.

Толщина дверных полотен в зависимости от толщин декоративных панелей и листов колеблется от 74 до 104 мм.

Дверной блок всегда имеет внутренний стальной лист (9) толщиной 1,0 или 1,5 мм. Детали полотна выполнены из листовой холоднокатаной стали толщиной 2; 1,5; и 1 мм.

Связь полотна и коробки осуществляется при помощи навесов. Навес состоит из двух цилиндров, один из которых приварен к коробке, а другой к полотну. Верхний навес представляет собой цилиндр, один торец которого выполнен в форме вогнутого конуса, второй в виде втулки с внутренней прижимной цангой. Нижний навес представляет собой два цилиндра, один из торцев которых выполнен в форме вогнутого конуса. Вращение навеса осуществляется на шарике, который воспринимает осевую нагрузку от дверного полотна и обеспечивает легкость и плавность открывания. Навесы дают возможность свободно открывать дверное полотно на угол 180°.

В конструкции двери предусмотрен профиль сплошного противосъёма (лабиринт), который при закрывании входит внутрь дверной коробки. Таким образом, даже в случае повреждения навесов дверное полотно остается зафиксированным в дверной коробке.

По сравнению с дверными блоками других типов зазор по наружной плоскости дверного полотна и коробкой увеличен на 1,0 мм для варианта с наружной декоративной панелью и на 0,5 мм для варианта без наружной декоративной панели.


ДСО

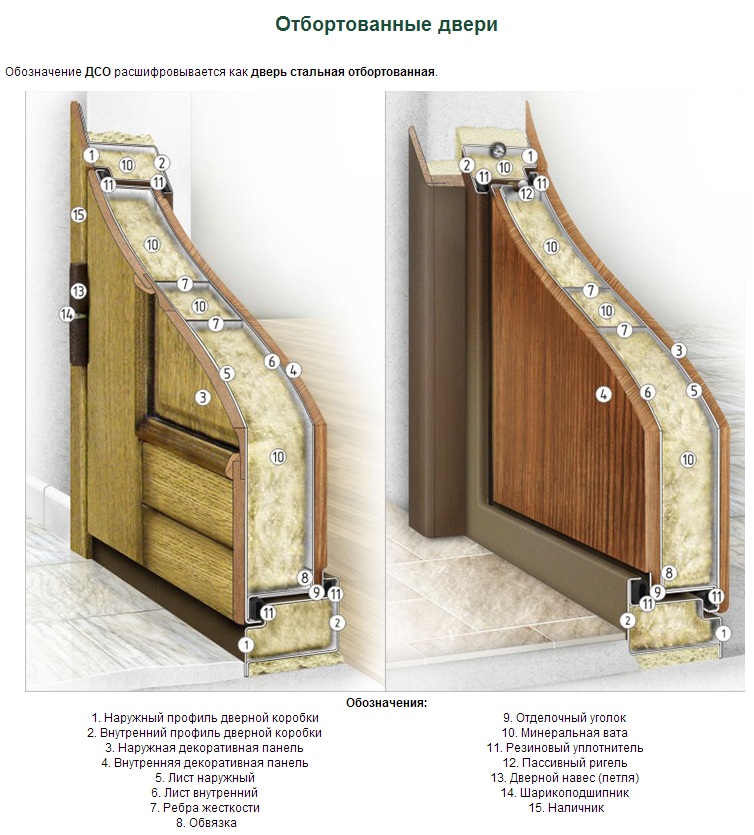

Отбортованные двери (ДСО)

Дверная коробка состоит из внутреннего (2) и наружного (1) гнутых профилей, выполненных из листовой холоднокатаной стали толщиной 2мм, замкнутых между собой и заполненных минеральной ватой (10). На дверной коробке имеется специальная ниша (нащельник) для укладки в нее резинового уплотнителя (11). Дверное полотно состоит из отбортованного по периметру наружного листа (5), обвязки (8), ребер жесткости (7), отделочного уголка (9) и имеет специальную нишу для укладки в нее уплотнителя (11). Внутренняя полость дверного полотна заполняется минеральной ватой (10). Связь полотна и коробки осуществляется при помощи дверных навесов (петель) (13). Навесы могут быть как наружные (видимые), так и скрытые (невидимые); срытые навесы невозможны на полотнах с наружной декоративной панелью и наличником. В зависимости от типа навесов дверное полотно может иметь пассивные ригели (блокираторы).

Полотно может иметь или не иметь внутренний стальной лист (6), внутреннюю и наружную декоративную панель (4,3), а также декоративный наличник (15) на дверную коробку.


ДСОП

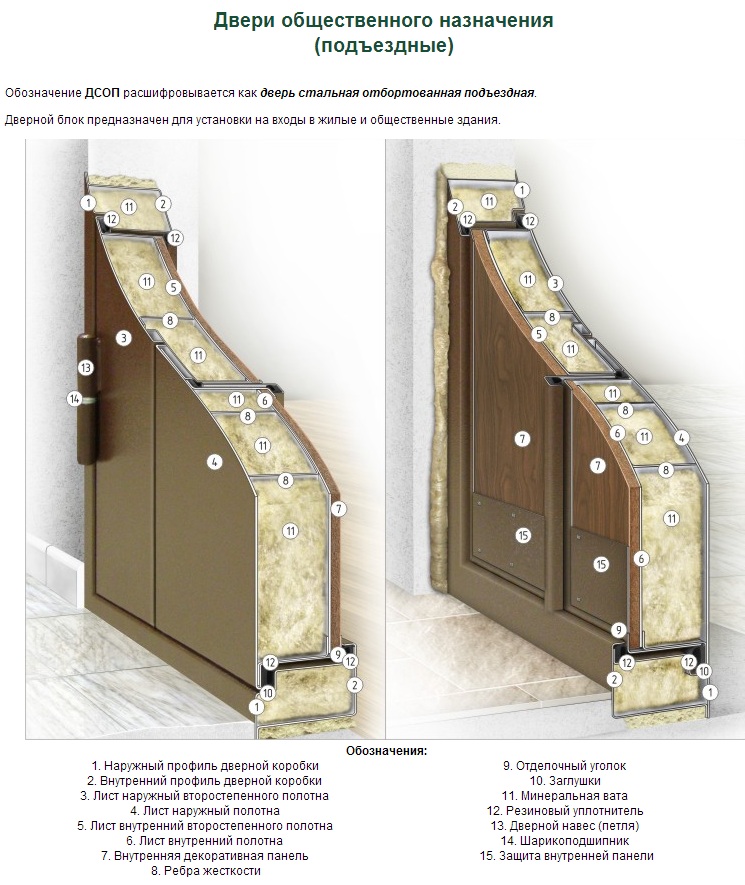

Двери общественного назначения (подъездные — ДСОП)

Дверная коробка состоит из внутреннего (2) и наружного (1) гнутых профилей, выполненных из листовой холоднокатаной стали толщиной 2мм, замкнутых между собой и заполненных минеральной ватой (11). На дверной коробке имеется специальная ниша (нащельник) для укладки в нее резинового уплотнителя (12). Дверные полотна состоят из отбортованных по периметру наружных листов (4), обвязки, ребер жесткости (8), отделочного уголка (9) и имеет специальную нишу для укладки в нее уплотнителя (12), декоративную панель 10 мм (7).

Полотно может иметь или не иметь внутренний стальной лист (6).

Внутренняя полость дверного полотна заполняется минеральной ватой (11). Связь полотна и коробки осуществляется при помощи наружных (видимых) дверных навесов (петель) (13). Дверное полотно также имеет пассивные ригели (блокираторы).

Отличительной особенностью конструкции является исполнение притвора, позволяющее устанавливать электромагнитный замок не в верхнем углу двери (как принято прочими производителями), а по ее горизонтальной оси, то есть в месте традиционной установки замков. Это обеспечивает равномерное распределение усилий электромагнита по притвору двери и затруднение отжима полотна, а также способствует более качественной работе резиновых уплотнителей.


ДСПП

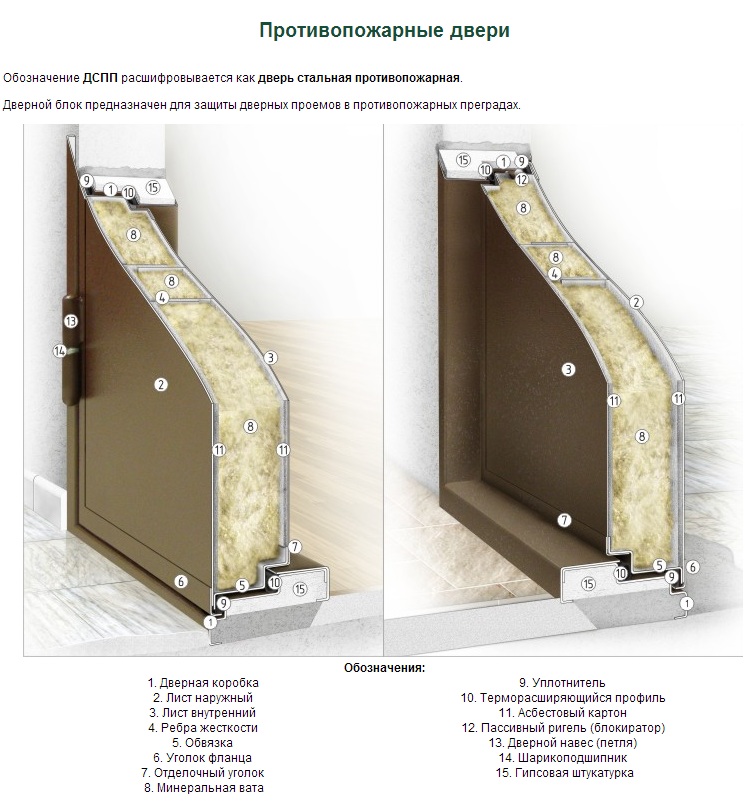

Противопожарные двери (ДСПП)

Дверная коробка выполнена из гнутого профиля (1) толщиной 2 мм и имеет незамкнутый контур. По периметру дверной коробки имеется ниша для укладки в нее контура терморасширяющегося профиля (10), препятствующего проникновению открытого огня и горячего дыма. Полость дверной коробки заполняется гипсовой штукатуркой (15) для отвода тепла в дверной проем. Дверное полотно состоит из наружного листа (2), обвязки (5), уголка фланца (6), ребер жесткости (4), отделочного уголка (7) и имеет специальную нишу для укладки в нее уплотнителя (9).

Внутренняя полость дверного полотна заполняется негорючей теплоизоляционной плитой (8) и двумя слоями асбестового картона (11) толщиной 5 мм.

Связь полотна и коробки осуществляется при помощи трех дверных навесов (петель) (13). Для защиты от коробления и выпадения из коробки в дверное полотно привариваются три пассивных ригеля (блокиратора) (12).

В качестве запирающего устройства применяется специальный замок для противопожарных дверей с двумя дополнительными точками автоматической фиксации полотна в верхней и нижней частях дверной коробки.


ДСМ

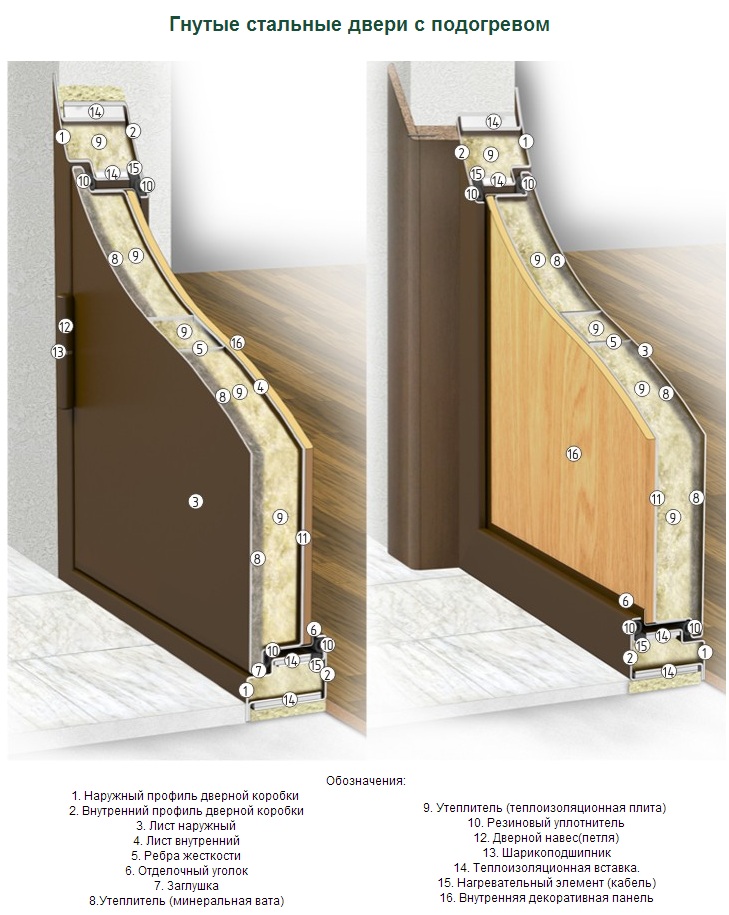

Гнутые стальные двери с подогревом (ДСМ)

Дверной блок с подогревом представляет собой дверной блок серии ДСГ с видо­измененной коробкой. Коробка, для предотвращения промерзания, изготовлена из отдельных профилей со вставками из теплоизоляционного материала. Так же в нащельник коробки по периметру установлен термокабель (питание кабеля 220В) для подогрева внутренней плоскости коробки.

Использование нагревательного кабеля в совокупности с составной конструкцией коробки позволяет защитить от промерзания стальной дверной блок при влажности в помещении до 60% и перепаде наружной и внутренней температур 45°С. При этом возможно наличие конденсата на внутренних поверхностях коробки и внутреннем отделочном уголке.

Данная дверь позиционируется как уличная и имеет те же ограничения, что и уличные дверные блоки, а именно:

  1. На внутреннюю поверхность дверного блока устанавливается декоративная панель толщиной не менее 10мм, под которую расстилается пароизоляция (полиэтиленовая пленка)
  2. Недопустима установка декоративных панелей с зеркальными вставками на внутреннюю поверхность полотна
  3. Недопустима установка дверных глазков
  4. Дверная коробка заполняется теплоизоляционной негорючей базальтовой плитой марки "ISOROK", а в полотно укладывается слой базальтовой плиты "ISOROK" и дополнительный слой минеральной ваты "KNFUF"
  5. В область расположения запирающих устройств на внутреннюю поверхность наружного листа вкладывается слой изолона толщиной 10 мм
  6. Устанавливаются замки только с сувальдным механизмом;
  7. Дверной блок окрашивается всеми типами порошковых красок («антик», «шагрень», «крокодиловая кожа», «молотковая эмаль»), в случае покраски дверного блока краской «антик», дверной блок дополнительно покрывается слоем защитного лака;
  8. Монтаж дверного блока устанавливается только в проем;
  9. Для стен из кирпичных и бетонных материалов — половина от суммарной толщины стен.
    • Для стен из бревен, бруса, щитовых — максимальная (внутренняя плоскость дверной коробки в одной плоскости с внутренней поверхностью стены.
    • Для стен, состоящих из нескольких материалов (несущий, утепляющий, ветрозащитный и т.д.), глубина не однозначна и требует уточнения со специалистами проектно-строительной организации.
    • Дверной блок уличного исполнения может быть только наружного открывания.

Примечание!

Для обеспечения электробезопасности коробка и полотно дверного блока должны быть заземлены. Обратить внимание, что размер полотна по технологическим причинам увеличен, по сравнению со стандартной коробкой, что требует учитывать при замере дверного блока. Световой проем* = исполнительный размер — 132
